矽晶圓(Silicon Wafer)|Bare / Test / Dummy

Silicon Wafer指的是矽半導體積體電路製作所用的矽晶圓,是生產積體電路所用的載體。晶圓的規格以其直徑來區分,越大的晶圓能乘載的積體電路就越多,生產成本也就越低,但同時也考驗了廠商的材料技術及生產技術。矽晶圓是最常見的半導體材料,並且被廣泛運用於各項高科技工業產品

常見用途

  • 集成電路
  • 檢測器/傳感器器件
  • MEMS製造
  • 光電元件
  • 太陽能電池
矽晶圓 Silicon Wafer
Oxide / Aluminum Wafer(4" / 6" / 8" / 12")
Size of Wafer Oxide / Aluminum Wafer 4"   6"   8"   12"
Type Oxide Film / Aluminum Film
Film Thickness (Å)
Oxide Film: 1000 Å ~ 20,000 Å
Aluminum Film: 1000 Å ~ 10,000 Å
Semicon-grade particle wafer
Semicon-grade particle wafer packaging: FOSB
FOSB
Semicon-grade particle wafer packaging: Vacuum seal FOSB
Vacuum seal FOSB
Wafer Type Particle Control(4" / 6" / 8" / 12")
No. Wafer Type
1Prime Wafer
2New Monitor Wafer
3New Test Wafer
4New Spacer Wafer
5Reclaimed Wafer
6Spacer Wafer
7Dummy Wafer
8" / 12" LPD, Particle Size (um) & Particle counts (ea)
Item 8" , 12"   LPD, Particle Size (um) 8" , 12"   Particle counts (ea)
10.026100
20.037100
30.045100
40.0950-100
50.1250-100-200
60.250
70.330
81200
922000
Silicon Bare Wafer

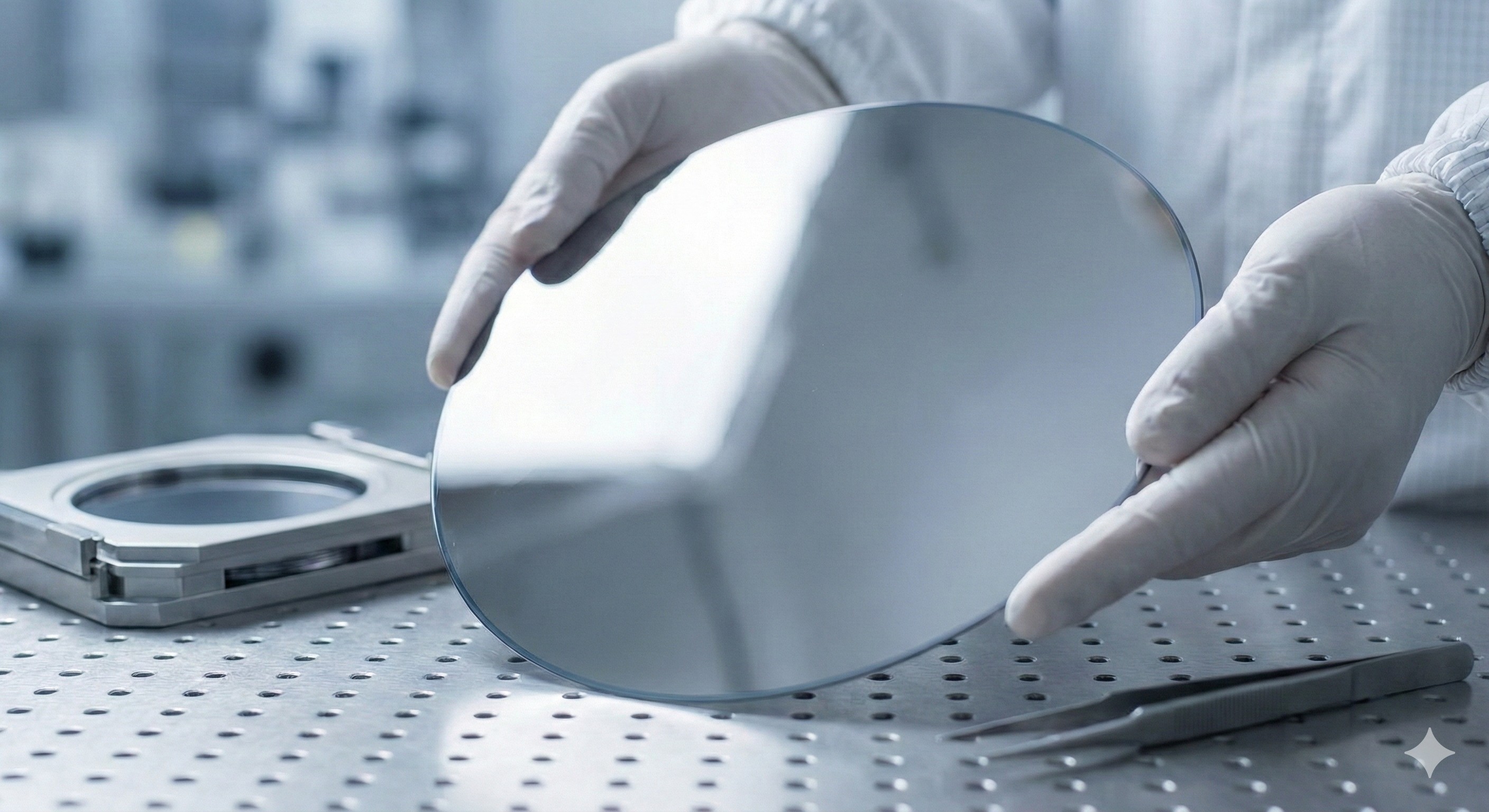

Silicon bare wafer (12 inch) photo
Wafer
12-inch wafer pizza box packaging
12" Pizza box
Size of Wafer Silicon Bare Wafer 4"   6"   8"   12"
Type P type / N type
Res < 0.1 ohm-cm / 0~100 ohm-cm / > 100 ohm-cm
Thickness
4" : 500~600 um T
6" : 600~700 um T
8" : 600~800 um T
>12" : 500~1100 um T
Orientation (100)

聯絡我們 / 索取報價

如需對接直徑、用途(Bare/Test/Dummy)、交期與驗收條件,請直接填寫表單或以電話/Email 聯繫。
